Konsol kollu raf nedir?
Konsol kollu raf, bir gövde dikmesine bağlanan konsol kollardan oluşan, önünde dikme bulunmayan raf sistemidir. Önü tamamen açık olduğu için uzun yükler forklift, yan yüklemeli forklift ya da vinçle kolayca yerleştirilir ve alınır. Demir-çelik, alüminyum profil, boru, kereste, PVC ve levha depolayan işletmeler için en uygun çözümdür.

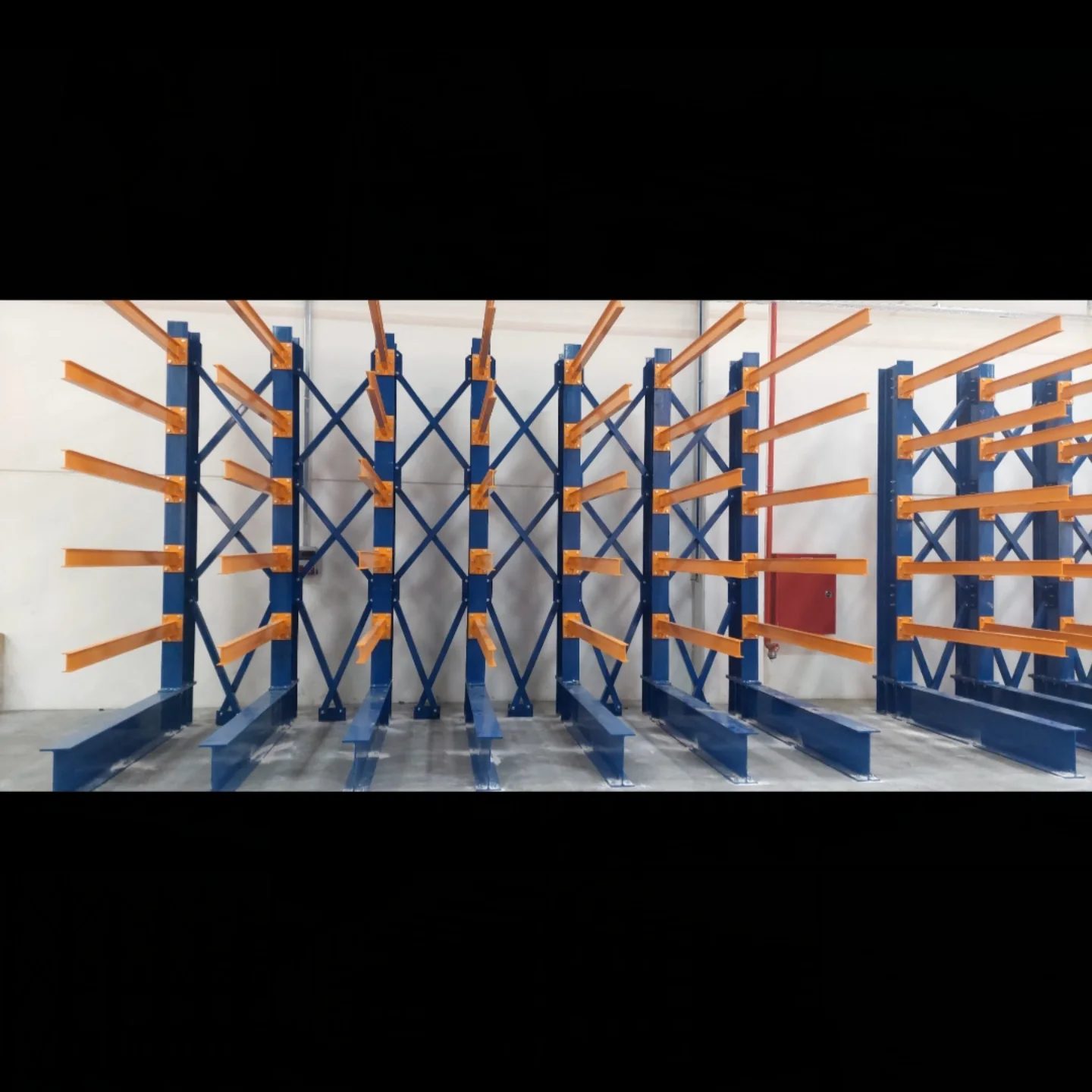

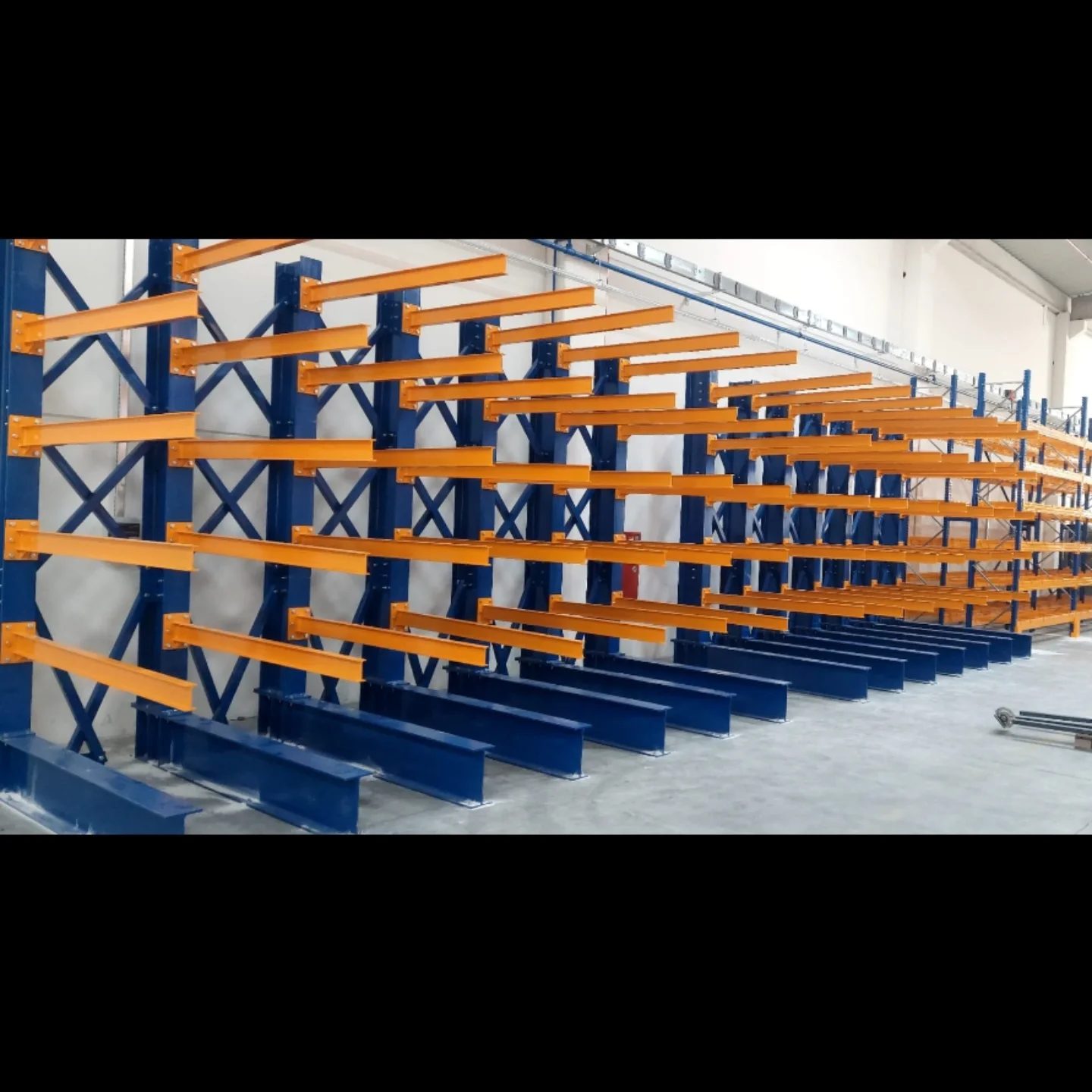

Tek taraflı ve çift taraflı
Duvar kenarında kullanılan raflar tek taraflı, depo ortasındaki raflar çift taraflı (kollar iki yöne) yapılır. Açık alanda kullanılacak sistemlere çatı kolları eklenerek basit bir sundurma da oluşturulabilir.
Nasıl hesaplanır?
- Yükün boyu — kol sayısı ve kollar arası mesafe, yükün sehim yapmadan taşınacağı şekilde seçilir. Yük, en az iki-üç kol üzerine oturmalıdır.
- Yükün derinliği — kol uzunluğu, yükün derinliğinden biraz uzun seçilir; yük kolun ucunda değil, gövdeye yakın durmalıdır.
- Kol ve gövde kapasitesi — her kola ve her gövdeye düşen yük hesaplanır, rafa etiketlenir.
- Yükseklik ve kat sayısı — kullanılan istif makinesine ve tavan yüksekliğine göre belirlenir.
Projemiz
İmalatı ve montajı tarafımıza ait konsol kollu raf sistemini önce 3B olarak modelledik, sonra sahada uyguladık. Proje sayfasında model ile gerçek uygulamayı karşılaştırmalı görebilirsiniz.
